5*20mm 玻璃管快斷保險絲 ----------VDE UR CCC

1.規格型號和安規認證
MODEL NUMBER AND SAFETY CERTIFICATION

品名規格：系列號+額定電流+額定電壓+認證符號

   Model  Number:  Part  Number+Rated Current+Rated Voltage+Approvals.

例子[example]:
5GFV     1A         250V                  1)系列號  Part  Number
                                                    2)額定電流  Rated  Current
1）         2）        3）                   3)額定電壓  Rated  Voltage

1-2 額定電流和額定電壓
Rated Current  And  Voltage
額定電流： 32mA~20A
Rated Current: 32mA~20A
額定電壓:250V AC
Rated  Voltage:250V AC
1-3標示Marking
保險絲上需有下列標示
The fuse shall have the following marking:
規格：特性符號+額定電流+額定電壓
Specification:Characteristic  Symbol+Rated Voltage
   32mA~800mA : _mA250V    1A~20A:_A250V
Trade mark:The Manufacture’s Logo+Part Number+Approvals

32mA~20A:

注意：對標示字樣大小沒有規定
Note:Size of the markings have not be specified.

2.適用範圍
SCOPE
適用於一般電子設備。Used in electronic equipment.
3.工程圖和結構
OUTLINE DRAWING AND STRUCTURE

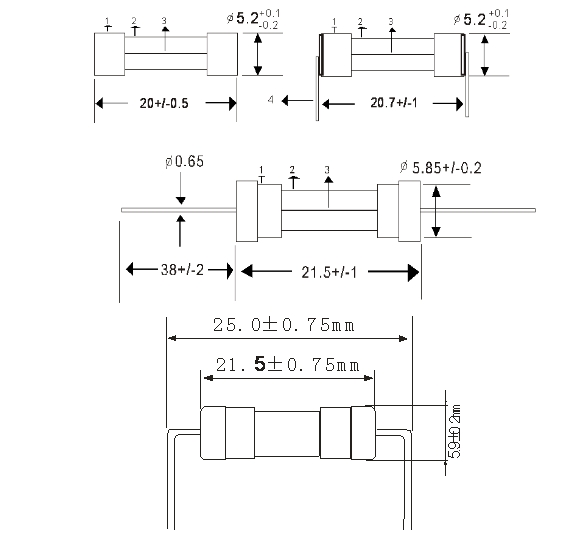

3-1 工程圖（單位：mm）

Outline Drawing and Dimensions(Unit:mm)

3-2結構
Structure

編號 No.	元件 Component	材質 Material	數量 Quantity
(1)	熔絲 Wire	合金 Alloy	1
(2)	銅帽 Cap	黃銅鍍鎳 Brass with mickel plated	2
(3)	本體 Body	玻璃管 Glass Tube	1
(4)	引線 Lead	鍍錫銅線 Tinned Copper wire	2

4.外觀及形狀
APPEARANCES AND CONFIGURATION
4-1外觀：不應有破碎、明顯的汙斑
Appearances:There shall no fragmentation and of remarkable blotch.
4-2形狀：帶腳的保險絲
Configuration:Axial Leaded Fuse.
5.物理特性
PHYSICAL CHARACTERISTIC
5-1 拉力測試
Tensile test
沿端子的軸向施加10N的拉力，持續1分鐘。
Keep pulling the cap of the fuse with 10N at axial direction for 1 min.
6.電氣特性
ELECTRICAL CHARACTERISTICS
熔斷/電流特性：
Pre-Arcing Time/Current Characteristic

a、Breaking capacity（分?jǐn)嗄芰Γ?Time Lag and Fast Acting)

35A~100A

250V

b、Electrical characteristics
Fast Acting國標、歐標 CCC/VDE)

RATED CURRET	2.1IN	2.75IN		4IN		10IN
32mA to 100mA	Max.	Min.	Max.	Min.	Max.	Max.
32mA to 100mA	30 min	10ms	500ms	3ms	100ms	20ms
Above 100mA to 6.3A	30min	50ms	2s	10ms	300ms	20ms
Above 6..3A to 20A	30min	50ms	2s	10ms	400ms	40ms

美標（UL）

Rated current	1In	1.35In	2In
Rated current	min	max	max
32mA~20A	4h	1h	5s

c、Temperature character
When 100% of rating the temperature rise doesn’t exceed 75℃.
d、Approvals

Amp Code	Amp Rating (A)	Voltage Rating (V)	Nominal Cold Resistance (Ohms)	Nominal Melting I2t (A2 sec)	Maximum Voltage Drop (mV)	Agency Approvals
Amp Code	Amp Rating (A)	Voltage Rating (V)	Nominal Cold Resistance (Ohms)	Nominal Melting I2t (A2 sec)	Maximum Voltage Drop (mV)	VDE	UR	CCC	CSA	CE
5GFV-.032	0.032	250	262.2000	0.00006	10000		x		x	x
5GFV-.040	0.04	250	183.1500	0.00008	8000		x		x	x
5GFV-.050	0.05	250	15.2000	0.00019	7000		x		x	x
5GFV-.063	0.063	250	10.4500	0.00056	5000		x		x	x
5GFV-.080	0.08	250	7.8900	0.00083	4000		x		x	x
5GFV-.100	0.1	250	5.6965	0.00450	3500		x		x	x
5GFV-.125	0.125	250	3.8200	0.00478	2000		x		x	x
5GFV-.160	0.16	250	2.5250	0.01000	2000	x	x	x	x	x
5GFV-.200	0.2	250	1.7000	0.02000	1700	x	x	x	x	x
5GFV-.250	0.25	250	1.2325	0.04000	1400	x	x	x	x	x
5GFV-.315	0.315	250	0.8800	0.11000	1300	x	x	x	x	x
5GFV-.400	0.4	250	0.2770	0.12500	1200	x	x	x	x	x
5GFV-.500	0.5	250	0.2065	0.21500	1000	x	x	x	x	x
5GFV-.630	0.63	250	0.1900	0.41000	650	x	x	x	x	x
5GFV-.800	0.8	250	0.1203	0.85000	240	x	x	x	x	x
5GFV-001.	1	250	0.0964	1.04500	200	x	x	x	x	x
5GFV-1.25	1.25	250	0.0701	2.23000	200	x	x	x	x	x
5GFV-01.6	1.6	250	0.0528	4.61500	190	x	x	x	x	x
5GFV-002.	2	250	0.0416	5.73000	170	x	x	x	x	x
5GFV-02.5	2.5	250	0.0334	9.46000	170	x	x	x	x	x
5GFV-3.15	3.15	250	0.0224	17.72000	150	x	x	x	x	x
5GFV-004.	4	250	0.0165	29.16500	130	x	x	x	x	x
5GFV-005.	5	250	0.0137	42.79500	130	x	x	x	x	x
5GFV-06.3	6.3	250	0.0095	62.46500	130	x	x	x	x	x
5GFV-008.	8	250	0.0068	198.16000	130	x	x	x		x
5GFV-010.	10	250	0.0063	217.63500	130		x	x		x
5GFV-012.5	12.5	250	0.005	423.35000	130		x	x		x
5GFV-015.	15	250	0.0040	607.13500	130		x	x		x
5GFV-020	20	250	0.00315	876.58600	110		x	x		x

Temperature Rerating Curve

Average Time Current Curves

7.環境特性
ENVIRONMENTAL SPECIFICATION
7-1 操作溫度範圍：-5℃~60℃
Operating Temperature: -5℃~60℃
7-2 保存條件
Storage Conditions
溫度：+10℃~60℃
Temperature: +10℃~60℃
在相對濕度≤75%下平均可存放3年
On average, It can be stored below the relative humidity or 75% for 3 years.
在非露天下，相對濕度為95%下最多可存放30天。
Without dew, It can be kept under humidity of 95% for 30 days.
8.焊接條件
SOLDERING PAAMETERS
8-1波峰焊
Wave Solder
焊接溫度：260±5℃
Soldering Temperature:260±5℃
焊接時間：4 Sec. Max.
Soldering Time:4 Sec.Max.
8-2手工焊錫
Manual Solder
焊接溫度：350±5℃
Soldering Temperature: 350±5℃
焊接時間：3 Sec. Max.
Soldering Time: 3 Sec. Max.
9.其他使用注意事項
OTHER NOTICE IN USING
如果需在保險絲上加熱縮套管，烘烤溫度與時間需參照以下規定
If heat shrink tubing was needed,the roast temperature and time should be refer to the following.
設定烘烤溫度：不大於150℃ 烘烤時間：50s Max.
The temperature should be sel under 150℃,roast time:50s Max.
